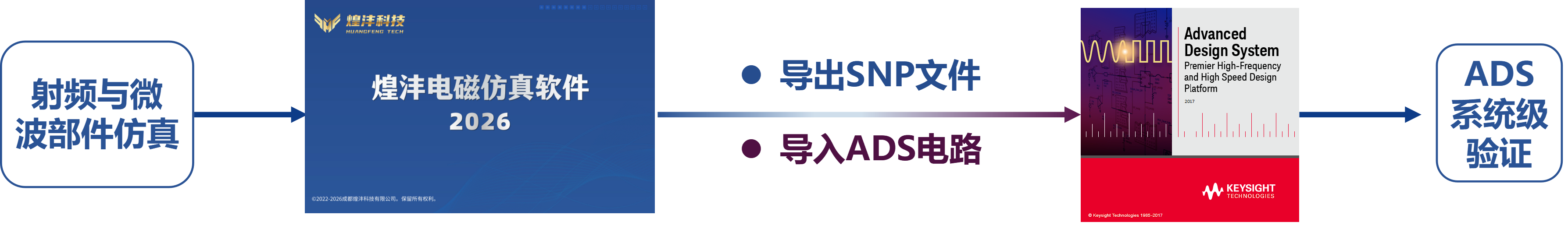

全波电磁与电路协同仿真是面向高频、高速电子系统设计的高精度协同仿真方案，其核心逻辑是通过全波电磁仿真软件对关键无源器件（如滤波器、天线等）进行三维全物理建模，基于麦克斯韦方程组精准求解电磁场分布，提取包含寄生效应、电磁耦合、边缘场等非理想特性的S参数（散射参数），并以标准化Touchstone格式（SNP 文件）导出，再导入电路分析软件与其他有源 / 无源组件模型级联，实现从器件到系统的端到端仿真验证。

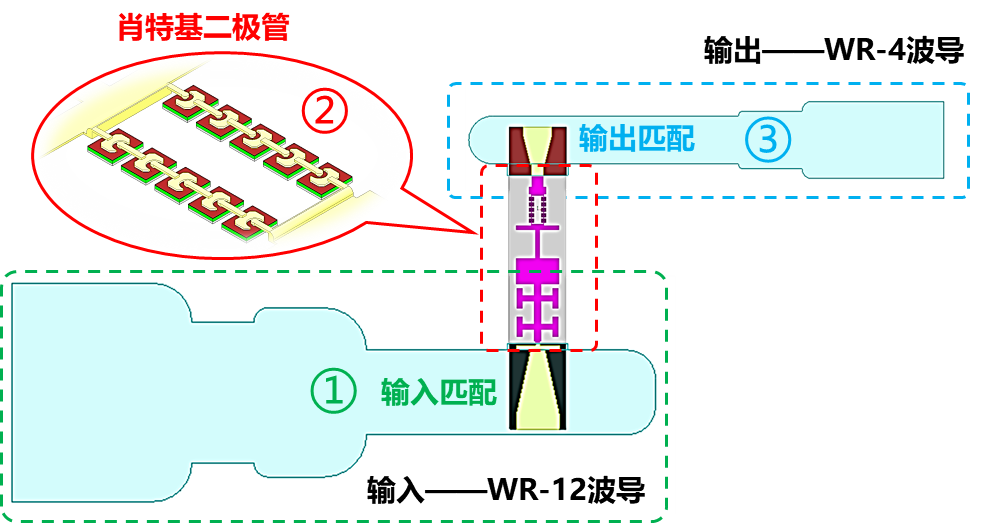

   阶段一：射频部件的全波电磁仿真

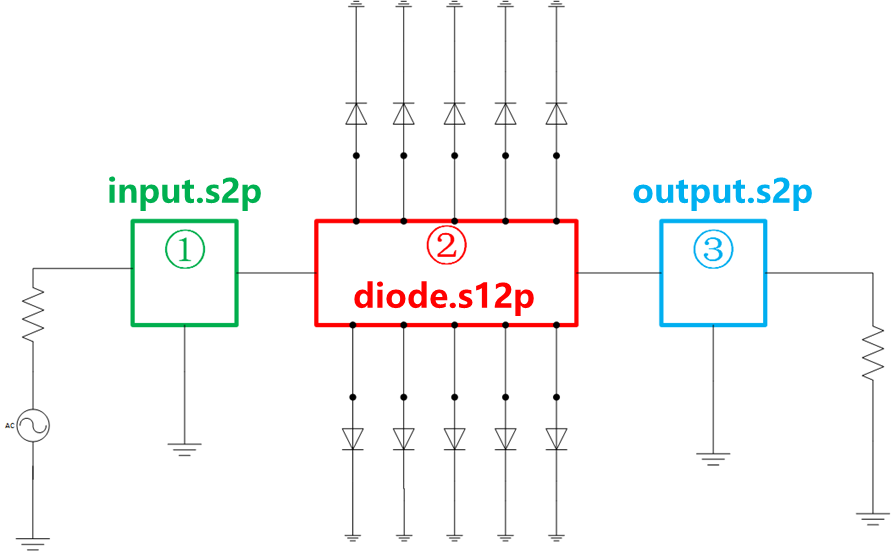

   阶段二：各部件的系统级联仿真

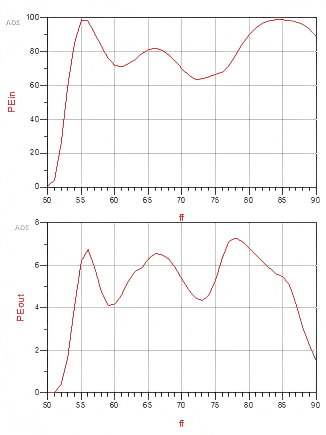

电路结果图



                 获得器件S参数响应                                                分析电路特征
